Ливневая канализация своими руками – не даем загородному участку утонуть в осадках

(Last Updated On: 20.11.2017)
Ливневая канализация открытого типа

Ливневая канализация открытого типа

Главное назначение ливневой канализации, в простонародье ливневки, заключается, как понятно из ее названия, в отведении воды, образующейся в результате таяния снегов или выпадения осадков. В ливневую канализацию собирается вся образующаяся в результате этих процессов вода – с крыш, с дорог, с почвы, без ливневки она бы скапливалась в более низких местах, переувлажняла бы грунт, деформировала бы конструкции зданий и других сооружений. Поэтому, если не хочется, чтобы частный дом и прилегающий к нему участок утонул в образовавшемся болоте, должна быть сооружена ливневая канализация – своими руками выполнить ее проектирование и монтаж вполне реально, нужно лишь разобраться в тонкостях этого объекта инженерной инфраструктуры и подойти к вопросу ее устройства со всей ответственностью. Конечно, можно просто заплатить деньги сторонней организации, специалисты которой все выполнят, однако не в этом же смысл самостоятельной постройки дома, чтобы на последних этапах платить посторонним работникам!

Разновидности ливневых канализаций

В наиболее общем виде ливневая канализация представляет собой систему, включающую в себя трубы, лотки, фильтрующие элементы, дождеприемники, заглушки и другие компоненты.

Точное наполнение системы ливневой канализации зависит от разновидности такой системы.

Современные варианты ливневок можно условно разделить на несколько видов по нескольким основаниям. Такая классификация поможет определить вариант, наиболее подходящий для Вашего дома как по техническим возможностям, так и по затратам сил, времени и средств.

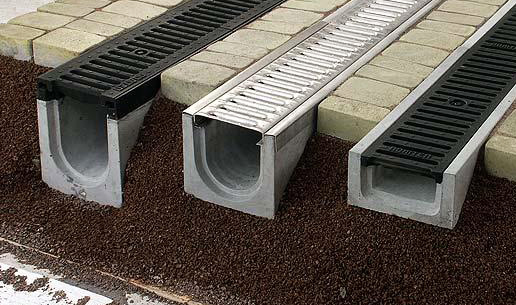

Бетонные лотки для ливневой канализации:

betonnye-lotki-dlya-livnevoj-kanalizacii

Например, по способу отведения собранных осадков ливневые канализации могут быть:

  • открытого типа – такая ливневка представляет собой набор последовательно соединенных открытых желобов, по которым вода выводится за пределы оборудованного ей участка. Лотки могут быть выполнены по-разному – заглублены в грунт, забетонированы, вмонтированы в пешеходные дорожки. Сверху желоба защищаются решетками, которые препятствуют попаданию в ливневку вместе с водой крупного мусора;
  • закрытого типа – такая ливневая канализация выполняется глубинным метолом. По лоткам вода попадает в специальные ливневые колодцы, из колодцев с помощью насосов или под действием сил тяготения вода попадает в централизованную канализационную систему;
  • комбинированного типа – в состав такой ливневки входят как поверхностные лотки, так и глубинные трубы. Такая система позволяет отводить воды исключительно с помощью силы тяжести, под действием которой вода попадает с поверхности в ближайший ввод в централизованную канализацию.

Также ливневки различаются по разновидности водоотвода:

  • системы с точечным дренажом – в такой ливневке используются локальные дождеприемники, в которые вода собирается с небольшой ограниченной площади. Пример – система водоотведения с крыши частного дома, вода стекает с нее по нескольким водосточным трубам, под которыми как раз и монтируются локальные дождеприемники. Сверху они закрываются съемной металлической или полиуретановой решеткой, в конструкцию также включаются фильтрующие элементы. Подключение локальных дождеприемников осуществляется напрямую к глубинной канализации, по которой собранная вода направляется в коллектор;
  • линейные системы дренажа – предназначены для сбора осадков с большой площади, выполняются в виде длинного желоба, закрытого сверху решеткой. В таких системах также имеются фильтрующие элементы, задерживающие песок и прочие загрязнения. Из линейной системы собранная вода также подается в канализационную систему, однако последняя может находиться за пределами участка.

Разработка проекта ливневки

Чтобы понять, как сделать на конкретном участке ливневую канализацию, нужно разработать подробный проект с учетом особенностей рельефа, расположения построек и элементов центрального коллектора.

Устройство ливневой канализации:

ustrojstvo-livnevoj-kanalizacii

Здесь надо отметить, что с необходимостью самостоятельного строительства ливневки сталкиваются в основном только владельцы частных домов – при строительстве многоквартирных домов и административных зданий эту работу берут на себя застройщики. Однако за комфорт и удобство проживания в частном доме приходится платить. Однако не все так страшно – если на разумном расстоянии от Вашего дома имеется централизованная канализация, то ливневая канализация своими руками может быть собрана быстро и просто.

При создании проекта нужно учесть расположение грунтового дренажа – выводить осадки вместе с грунтовыми водами нельзя, потому что это приведет к переувлажнению грунта, попаданию смытых с поверхности загрязнений и химикатов в толщу почвы и дисбалансу в работе грунтового дренажа.

При проектировании нужно учитывать также требования СНиП «Канализация. Наружные сети и сооружения», в этом нормативном правовом акте прописаны все моменты, которые необходимо принимать во внимание. Также ливневка должна быть снабжена комплектом сопутствующей документации:

  • общая информация и чертежи;
  • отображение плана канализации;
  • профиль сети в продольной проекции;
  • ведомость о запланированных объемах работ.

Для выполнения расчетов ливневки требуется использование следующих данных:

  • особенности ландшафта и геологического строения;
  • особенности архитектуры сооружений;
  • средний объем выпадающих осадков;
  • места размещения коммуникационных объектов;
  • общая площадь стока.

Видео:

Устройство ливневой канализации

Когда проект и вся необходимая документация готовы, можно приступать к монтажу:

  • размечается территория;
  • приготавливаются трубы для водоотведения (диаметр – не менее 11 см);
  • выполняются траншеи;
  • дно траншей трамбуется и закрывается гравийной подушкой толщиной около 8 см;
  • укладываются водоотводящие трубы;
  • выверяется нужный уклон – приблизительно 1,5-2 см/м;
  • траншеи засыпаются и утрамбовываются;
  • устанавливаются дождеприемники;
  • компоненты ливневки соединяются;
  • система проверяется пробным пуском воды.

Если все хорошо, то ливневая канализация своими руками выполнена качественно. Если же что-то пошло не так, то нужно выполнить тщательную работу над ошибками.
